Transferencia de dados:

O teste abaixo consiste na saturação da rede e na visualização do sinal analógico durante o envio dos dados.

A título de exemplo construimos um programa teste com o objetivo de enviar e saturar a rede com uma sequencia de caracteres "X"(ASC=58H). Usando um osciloscópio, e medindo o sinal no par "laranja e branco" obtemos o sinal conforme mostrado na imagem abaixo, onde podemos sincronizar o sinal do caracter "X" através da sua representação segundo o codigo bifásico Manchester.

Em linhas mais fracas e obseravado levemente no sinal do oscilioscopio podemos ver, de forma nao sincronizada, o inicio do pacote e outros dados pertencente a ele. Conseguimos no entanto sincronizar no osciloscopio a passagem do carcater X devido a sua constante repetição na rede.

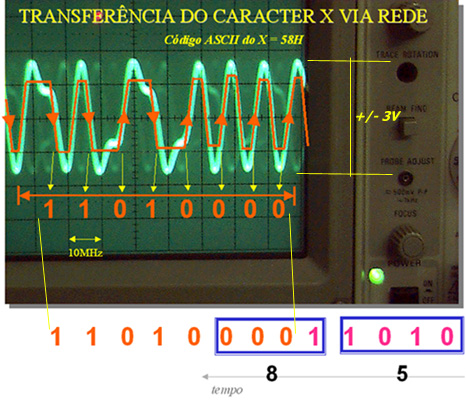

Figura de transferência do caracter X via Par-Trançado, baseado no código Manchester.

Teste realizado em 18/03/1998
